마스터피스

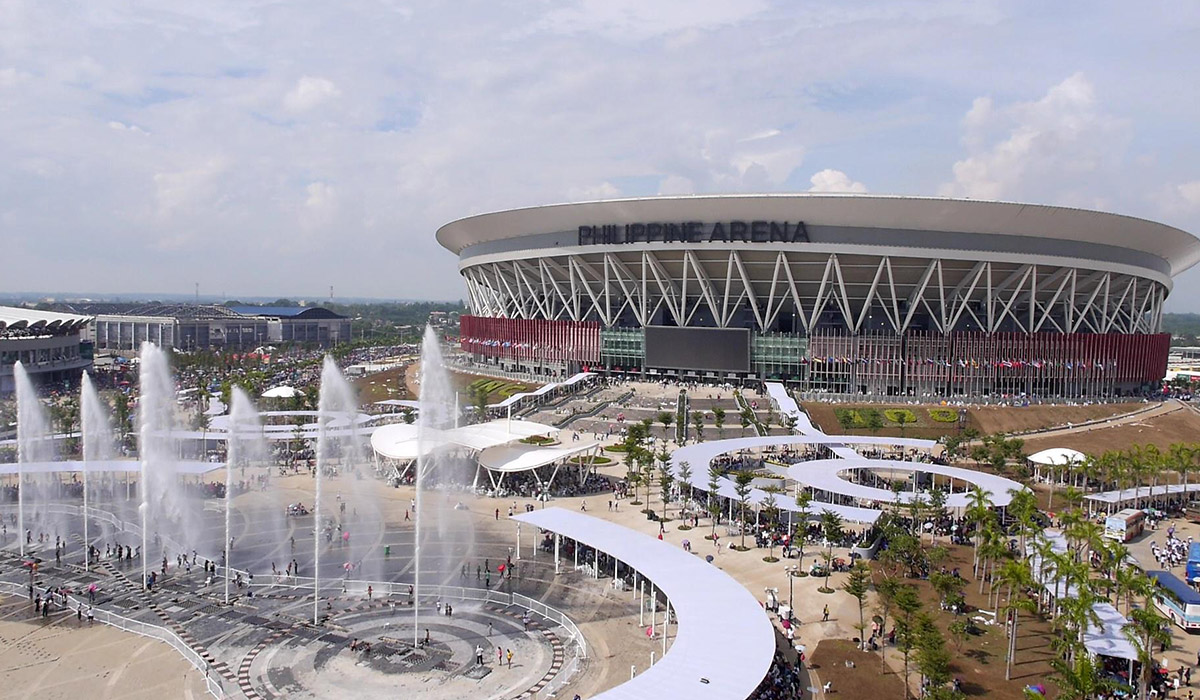

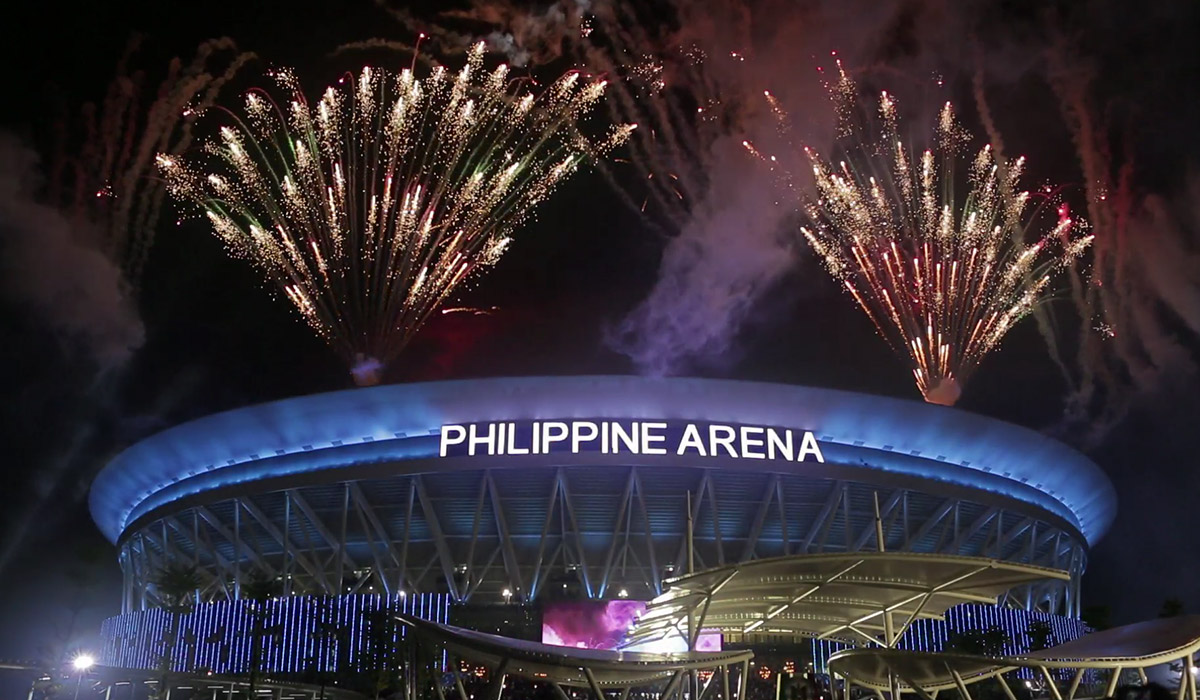

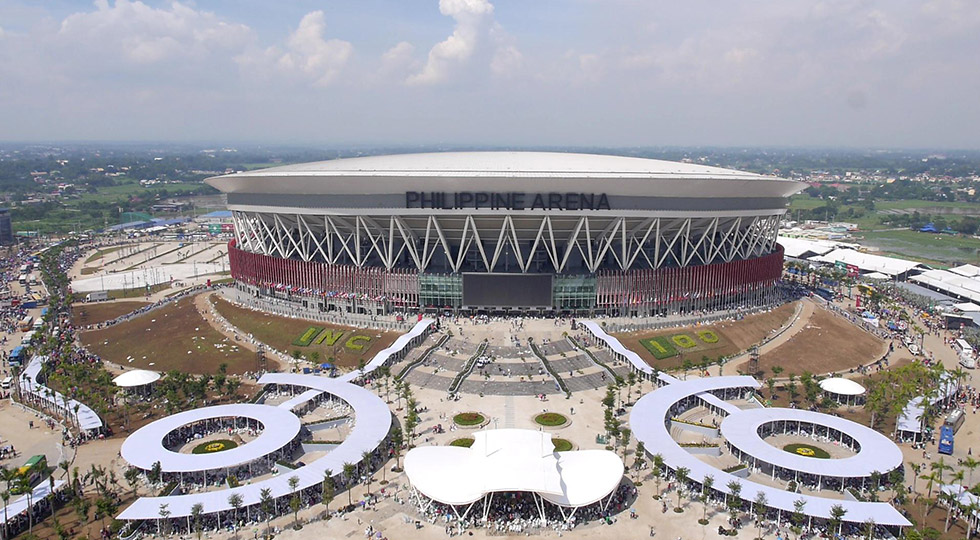

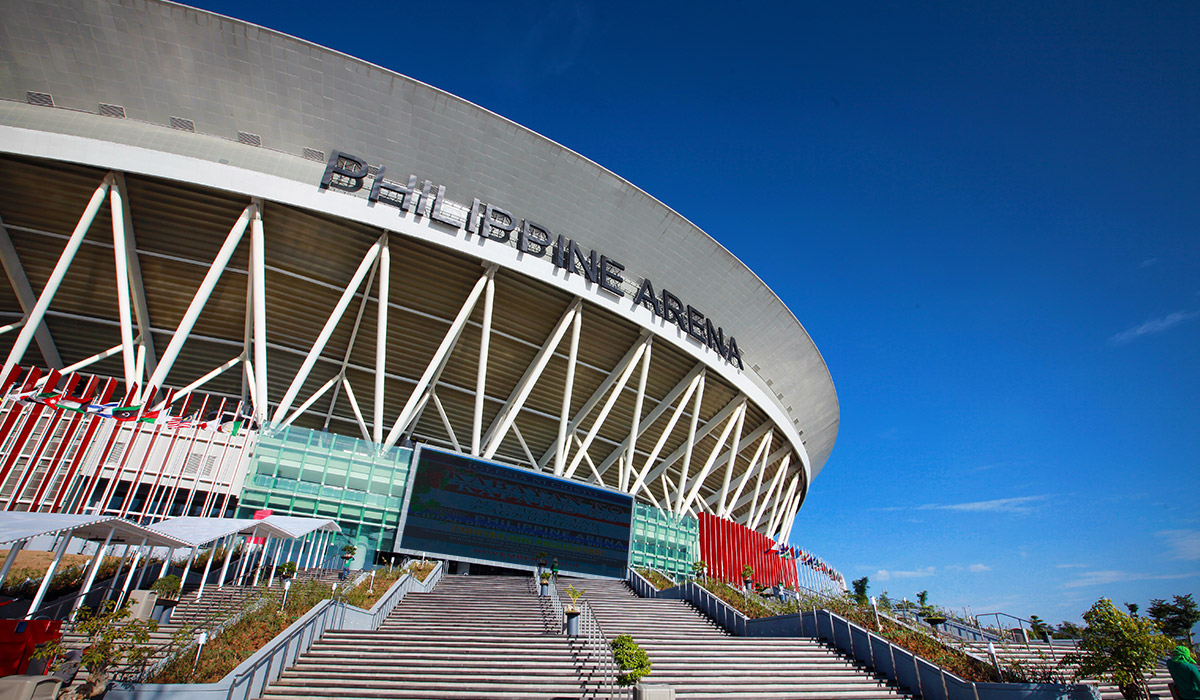

필리핀 아레나

  • 사업명 필리핀 아레나 돔 공연장
  • 위치 필리핀 마닐라
  • 공사기간 2011.8 - 2014.5
  • 규모 연면적 99,000m2, 총 51,000석
세계 최대 규모
돔 공연장,
㈜한화 건설부문
건축 마스터피스

㈜한화 건설부문이 건설한 필리핀 아레나는 대형 집회는 물론, 각종 운동경기와 다양한
공연, 이벤트가 열릴 수 있는 다목적 돔 공연장입니다. 유명한 K-Pop가수들이
이곳에서 공연을 하여 한국에서도 유명세를 탄 필리핀의 랜드마크 건축물로
설계부터 시공에 이르는 전 과정을 ㈜한화 건설부문이 전담하는 design & build 방식으로
완성되었습니다.

㈜한화 건설부문은 다양한 혁신 기술을 적용해 기둥을 최소화하고 탁 트인 내부 공간을
확보했으며 지진과 바람 등의 자연환경에 강한 안정성까지 추구했습니다.
축구장 4배 규모의 돔 지붕을 가진 이 건축물은 기네스북이 인정한 세계에서
가장 큰 다목적 실내 공연장입니다.

  • 좌석

    51,000

    기네스북이 인정한 세계에서
    가장 큰 다목적 실내 공연장
    (Largest mixed-use indoor theatre)

    좌석

    51,000

  • 지붕면적

    35,948m2

    축구장 4배 규모,
    187m길이, 60m 상공의
    거대한 돔 지붕

    지붕면적

    35,948m2

  • 설계·시공

    ㈜한화 건설부문 단독

    기획부터 설계, 조달,
    시공까지 전 과정
    ㈜한화 건설부문 단독 수행

    설계·시공

    ㈜한화 건설부문 단독

  • 지진대응

    7.0-7.5규모

    내진설계 : Lead Rubber Bearing(LRB),
    Expansion Joint 기술 등
    풍압설계 : 풍속 200km/h 대응

    지진대응

    7.0-7.5규모

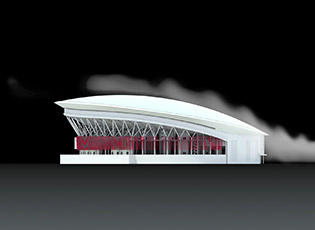

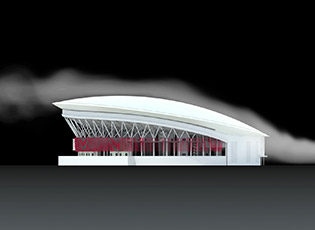

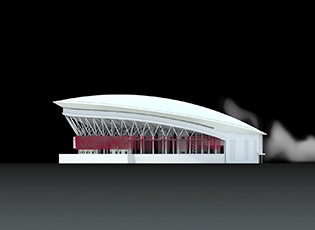

THE HUGE DOME DESIGN

거대한 돔 디자인 설계

필리핀 아레나는 거대한 돔 디자인 구현을 위해 열이나 풍압 등 외부 부하에 대항할 수 있는 가장 안전하면서도 아름다운 각도와 곡률로 설계되었습니다. 외관은 웅장하면서도 철저히 미학적으로 디자인되었으며, 4개의 층으로 이루어진 건물 내부는 유기적인 흐름과 조화를 추구하여 공동체의 소통이 이루어지는 거대한 문명의 공간으로 완성했습니다. ㈜한화 건설부문은 설계부터 시공에 이르는 전 과정을 전담하는 design & build 방식으로 공사를 진행했습니다.

스페이스 프레임 공법(Space Frame Method)

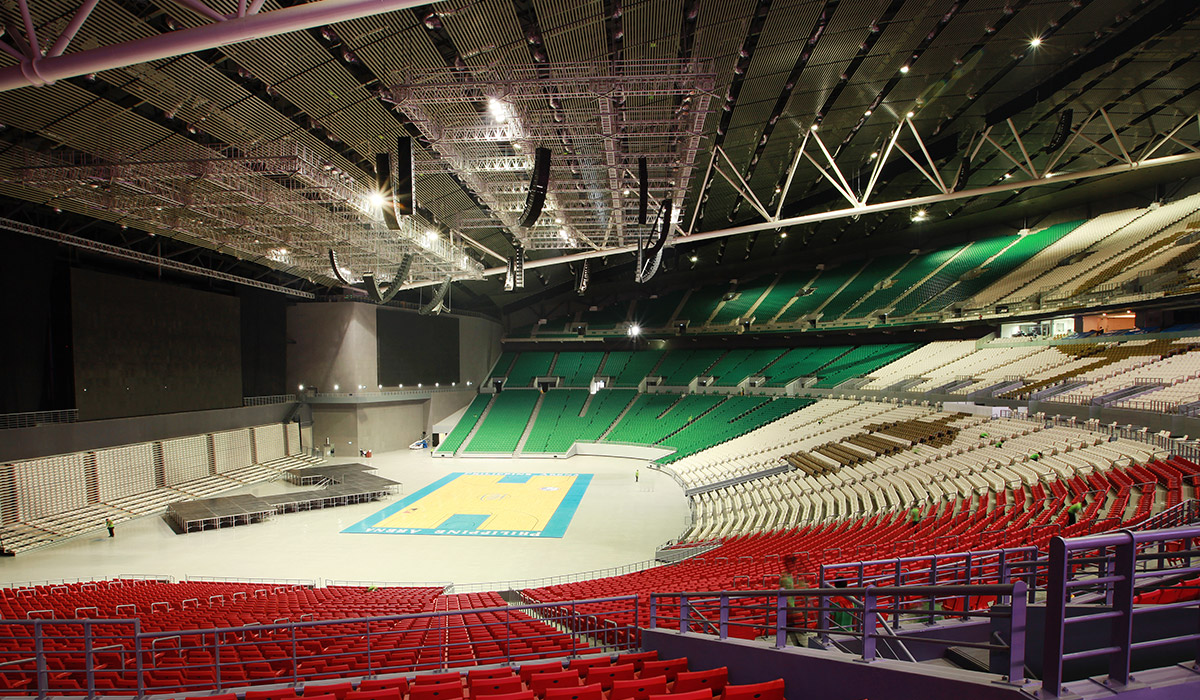

필리핀 아레나에는 돔 천장 프레임을 총 46개 블록으로 분할하여 지상에서 선 조립한 후 설치하는 방식인 스페이스 프레임 공법이 적용되었습니다. 철골 하중을 획기적으로 줄이고 내부 기둥을 최소화해 좌석 손실 및 사각 발생을 최소화하는 혁신 공법입니다.
또한 공사 과정에서도 고소 용접 작업을 크게 줄여 공사 중 추락사고 발생 위험을 낮추고 공기를 단축시킬 수 있습니다.

SANDWICH PLATE SYSTEM

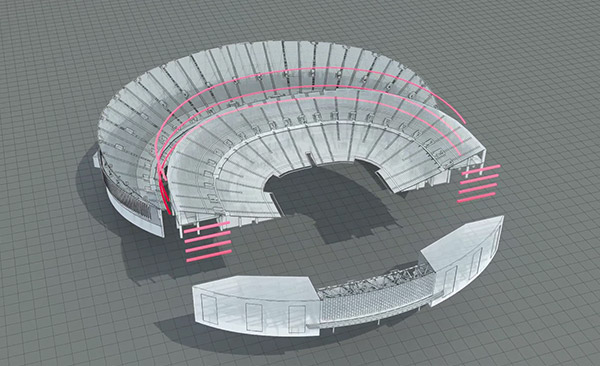

Sandwich Plate System(SPS)

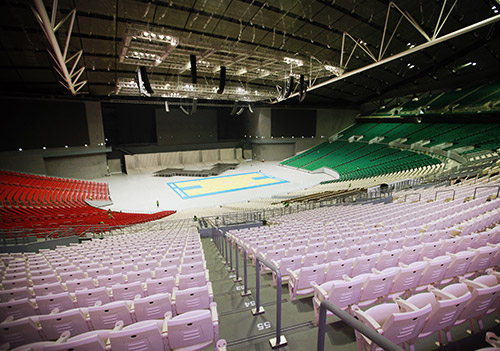

필리핀 아레나 상부 관람석 공사에는 무거운 콘크리트 대신 주로 선박에 사용되는 경량 자재가 사용되었습니다. 가벼우면서도 견고한 SPS를 건축공사에 적용하는 혁신적인 아이디어를 통해 시공의 정밀성을 높이고 공기도 단축시키는 효과를 거뒀습니다.

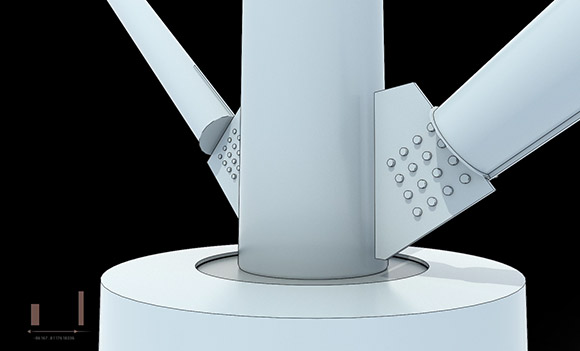

LEAD RUBBER BEARING

지진 대항 기술(7.0-7.5규모 지진)

지진 발생 시 건물 하부가 어떤 형태로 흔들리더라도 상부는 별도로 거동할 수 있도록 접점에 완충장치인 Lead Rubber Bearing(LRB)가 적용되었습니다.

이와 함께 내진 조인트 등의 기술도 적용, 진도 7.0-7.5 규모의 지진에 대응할 수 있는 강인한 내구성을 가진 건축물로 완성되었습니다.

ROOF SURFACE WITHOUT CONNECTING JOINTS

연결 조인트 없는 지붕 표면

세계에서 가장 거대한 돔 지붕 포면은 연결 조인트 없이 압출 성형된 187m 길이의 Sheet로 마감되었습니다.

특히 열대지역에 위치한 필리핀의 기후를 고려하여 열변화에 따른 신축팽창을 흡수하는 기술이 개발, 적용되었습니다.
